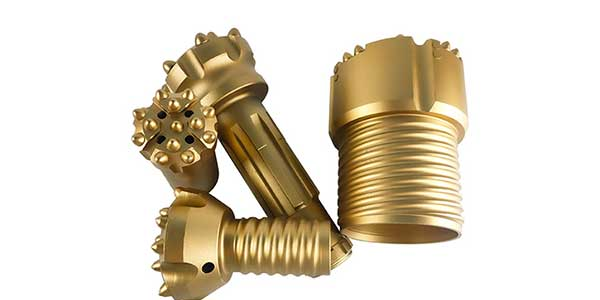

潛孔鉆頭主要由作為基體的鋼體（即褲體）、釬尾尼龍管和參與切削作用的硬質合金齒以及排粉吹風系統組成。褲體主要起傳遞應力沖擊波、 保持和固定合金齒以及傳遞扭矩的作用。潛孔鉆頭褲體結構相當于花鍵階梯軸類零件， 承擔傳遞扭矩的作用， 但又與普通的花鍵軸類零件不同， 它在傳遞扭矩的同時還要承受來自沖擊器的高頻軸向沖擊，工作環境極為惡劣。

在設計潛孔鉆頭的連接部分結構參數時，一定要注意花鍵的尺寸配合關系，礦山鉆具類產品的尺寸精度普遍認為要求不是很高，因而在設計加工過程中各要素之間的配合關系很容易被忽視，特別是那些不能生產沖擊器鉆頭的生產單位，為了保證本企業生產的鉆頭能與其他公司生產的沖擊器相配合，往往采用較大的間隙配合，而這種間隙的存在使得鉆頭在使用過程中極易受到來自沖擊器花鍵套附加的瞬間周向沖擊力，間隙越大這種沖擊作用越明顯，當這種周向沖擊力產生的剪切力峰值再加上高頻軸向沖擊力引起的正應力超過褲體材料的許用應力時，很容易造成釬頭褲體斷裂或崩塊和合金齒斷裂等現象，使用壽命會受到極大的影響。此外，如果該配合間隙過大， 還會導致鉆頭工作過程中的能量損失，降低生產效率。所以在確定鉆頭連接部位參數時一定要慎重，在保證產品互換性的同時盡可能取小的間隙配合，減少?zèng)_擊器的能量損失和對鉆頭的破壞作用。
